TCDM12齒輪傳感器尺寸M12×1.0×60/80、TMS-DS-II機械轉動裝置用旋轉探測儀廠家

卓信電氣 儀器儀表 2020年12月19日 銷售電話:15163766288

由于產品型號眾多,我司各種電氣規格型號齊全,有任何需求可以與我公司銷售人員聯系,生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品,產品適用范圍廣,用途多,產品銷售國內外100多個國家和地區,銷售電話:15163766288(微信同號)

TCDM12齒輪傳感器尺寸M12×1.0×60/80、TMS-DS-II機械轉動裝置用旋轉探測儀廠家
TCDM12齒輪傳感器尺寸M12×1.0×60/80詳細介紹
卓信現貨供應TCDM12齒輪傳感器,尺寸M12×1.0×60/80
齒輪轉速傳感器TCDM12, 外形尺寸為M12×1.0×60/80(mm),工作溫度范圍-30℃~130℃,轉速范圍10~10000rpm(60齒)。

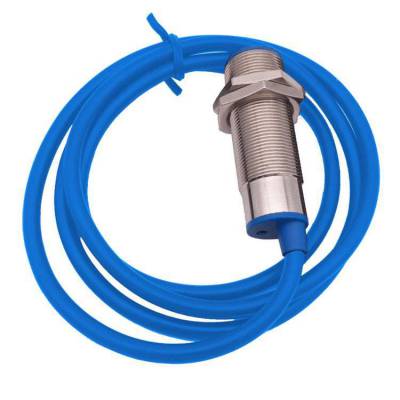

TCDM12齒輪轉速傳感器
TCDM12齒輪轉速傳感器圖片
TCDM12齒輪轉速傳感器現貨
山東卓信現貨TCDM12齒輪轉速傳感器,外形尺寸為M12×1.0×60/80(mm),工作溫度范圍-30℃~130℃,轉速范圍10~10000rpm(60齒)。
山東卓信電氣有限公司產品簡介
TCDM12齒輪轉速開關(測速傳感器、速度傳感器、皮帶秤速度傳感器)用于非接觸檢測旋轉體轉速,測量范圍是10~10000轉/分鐘,輸出的方波信號可以直接和TTL、CMOS等電路接口、構成轉速測量/控制系統. GTS產品采用圓管防水型結構,具有防水、防塵、防油污的優點,能在惡劣環境中可靠工作,特別適用于工業控制和軍事項目。
卓信現貨供應TCDM12齒輪傳感器,尺寸M12×1.0×60/80
檢測齒輪
1、模數:m≥1
2、齒輪厚度:≥4mm
3、齒形:漸開線或梯形直齒
4、齒輪材料:導磁材料(如45#鋼)
基礎技術性能
1、額定檢測距離:2mm
2、檢測頻響:1Hz~10KHz
3、測速范圍:1~20000rpm(與合適的齒輪配套)
4、有工作電壓極性保護和輸出短路保護
5、工作溫度-20~75℃
安裝方式:
傳感器安裝可參照?qǐng)D二。在被測軸上安裝一個用導磁材料(如鐵、鋼等)做的齒輪,齒輪加工成漸開線齒,模數大于2。霍爾、磁阻或電渦流傳感器安裝在測速支架上,徑向?qū)?zhǔn)齒輪。安裝間隙在0.5~2mm之間。傳感器的信號輸出電纜為四芯屏蔽線,
引線說明:紅色24V ,黑色 com ,黃色,信號輸出1,綠色信號輸出2,
電氣性能
1、工作電壓:12~30VDC
2、靜態功耗電流:≤30mA
3、輸出電流:50mA
4、輸出低電平電壓:≤0.5VDC
5、上升沿時間:≤2us
6、下降沿時間:≤2us
7、輸出方式:NPN集電極開路輸出(OC),方波、占空比50±20%
齒輪轉速傳感器具有如下特點:
1.靈敏度高 高可靠性 壽命長 觸發距離遠
2.信號觸發為鐵(軟)磁材料
3.可實現遠距離輸送 抗電磁干擾能力強
4.良好的抗沖擊性和抗震性
使用說明
1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上,固定裝置建議,采用非導磁材料(銅、不銹鋼等)傳感器應正對齒面安裝,齒面和傳感器前端面的間 距 不應大于額定檢測距離。
2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪,但應符合項三的規定,應盡可能用較小的檢測距離,齒輪也應盡可能采用高導磁材料較大的模數。
3、實際 的測速范圍根據齒輪的齒數N而不同,可由下式計算:測速范圍下限:Vmin= (rpm);測速范圍上限:Vmax= (rpm)
4、傳感器外殼與屏蔽線屏蔽層相連,用戶應在接收端將屏蔽層接系統地
5、為增強信號抗干擾能力,傳感器可采用電流輸出,并在接收端用光電耦合器進行隔離。
注意事項:
1.使用結構膠或玻璃膠時,一定要擦干凈涂膠的部位,不能有水,油和灰塵。
2.如果將每個需要擰緊的螺絲都涂膠(注 1)固定,應該是的選擇。
3.不要接錯線 ( 會損壞 SS102K 測速傳感器(2) )。
4.不要使信號線(1)的三根線發生短路 ( 有可能損壞測速傳感器(2) )。
5.安裝和調整過程一定仔細耐心,否則達不到預期效果。
6.一定要注意人身安全,防止傷及人身和發生觸電事故。
日常運行中的保護:
1.人員不能踩踏到電機和傳感器上面。
2.除粉塵外,不能有物料落到電機(16)上:如果物料落到電機上面,就會有一部分物料落入電機風扇外罩(11)內
部,電機(16)的轉動使測速齒輪和風扇攪動物料顆粒飛旋起來,不斷的磨損
傳感器(2)的工作端面,直到損壞。這種情況雖然不能使傳感器立即損壞。但現場的統計結果是:
A:  快為大約 20 秒鐘 (有大量物料進入了電機風扇罩(11)中) :
一個清潔工鏟起了散落在地上的物料想扔到皮帶上面;結果高度沒有掌握好,全部對準了電機的風扇罩(11);從電機的后面揚了過去。
B:  慢為1星期 (不斷有物料進入了電機風扇罩(11)中):物料下料不順暢,經常堵料。操作工就在料庫下面的錐斗鋼
板上割了一個孔,為了方便捅料。于是總有一些碎粉顆粒料正對
著電機落下來;電機上面總是堆著一些物料。不斷有一些碎顆粒連續的進入電機風扇罩(11)進行攪拌,來完成對傳感器(2)工作端面的磨損,直到它徹底損壞。
3.直接被測速齒輪(11)刮壞傳感器(2) 常見,其直接原因就是部件松動。保證不發生這樣的事故的方法是:
a.嚴格按上述要求來安裝和使用測速傳感器(2)。
b. 保證日常的詢檢,發現有松動的情況必須及時處理。
c.一個不被注意的原因:
設備長期使用,或更換相關的部件。電機運行的振動可能逐漸增加。這樣的長期振動加大的結果;極容易將測速部分的部件振動松動,造成測速傳
感器(2)被測速齒輪(9)刮磨損壞。
簡單易行的解決辦法是在電機的下面制作一個支撐架,式樣結構不限。用這個支撐架固定住電機,使它的振動幅度降低即可。
注: 結構膠或玻璃膠在建材裝修市場或商店有售。結構膠用于粘接玻璃幕墻;黑色。玻璃膠為粘接玻璃板用;為透明無色。
它們一般的固化時間時是 10~24 小時;溫度高時會快一些。它們固化后;并不會變硬,而是變成了象橡膠一樣。可以起到防止螺絲松動的作用。但是它們
一直是軟的;又保證了今后可以方便拆卸。
