安全光柵

品牌：卓信

型號：ZTA系列

特點：光電保護裝置又稱光電保護器、安全光柵、安全光柵等，主要用于機械加工設備、危險工作區域，防止機械設備對操作者的傷害和誤入危險區域造成的人身傷害，保護人身安全。對于滑塊能在行程的任意位置制動停止的壓力機，可實現全程保護；或與凸輪開關配合，實現 30°～ 180°之間行程的保護。

0537-2839666

在線咨詢

產品詳情

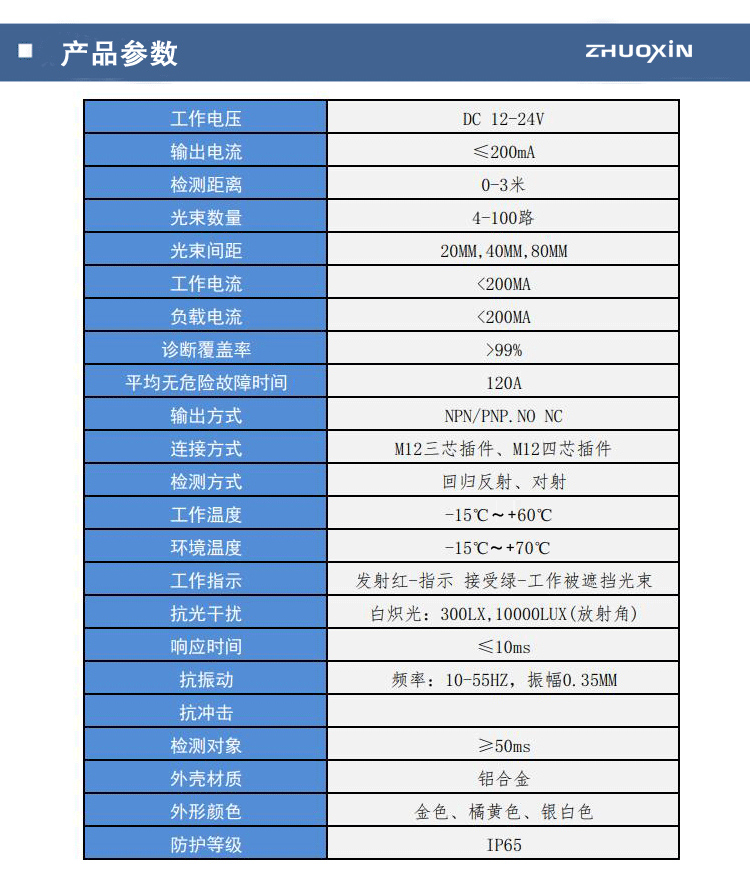

技術參數
資料下載

安全光柵也叫安全光幕，是一種光電安全保護裝置(也稱安全保護器、沖床保護器、紅外線安全保護裝置等).
在現代化工廠里，人與機器協同工作，在一些具有潛在危險的機械設備上，如沖壓機械、剪切設備、金屬切削設備、自動化裝配線、自動化焊接線、機械傳送搬運設備、危險區域(有毒、高壓、高溫等)，容易造成作業人員的人身傷害。安全光柵是一種保護各種危險機械裝備周圍工作人員的安全防護產品。同傳統的安全措施，比如機械柵欄，滑動門、回拉限制等來相比，安全性光柵更自由，更靈活，并且可以降低操作者疲勞程度。通過合理地減少對實體保護的需求，安全光柵簡化了那些常規任務，如設備的安裝，維護以及維修。
安全光柵是什么？
安全光柵也叫安全光幕，是一種新開發的高品質自動控制產品，運用紅外線掃描探測技術。在現代化工廠里面，人與機器協同工作，在一些具有潛在危險的機械設備上，如沖壓機械、剪切設備、金屬切削設備、自動化裝配線、自動化焊接線、機械傳送搬運設備、危險區域（有毒、高壓、高溫等），容易造成操作人員人身安全的環境下使用的，安全光柵的作用就是當操作人員操作失誤進入危險區域時，使機器迅速停下來，從而達到保護人與機器正常工作的目的。
安全光柵的工作原理：安全光柵由發光器和受光器兩部分組成。發光器發射出調制的紅外光，由受光器接收，形成保護光幕網，當是有物體進入保護網或被遮擋時，通過內部控制線路，安全光柵受光器電路馬上作出反應，即輸出一個信號給機器，從而使機器停止運行或安全報警，從而避免安全事故的發生。

安全光柵應用
在現代化工廠里，人與機器協同工作，在一些具有潛在危險的機械設備上，如沖壓機械、剪切設備、金屬切削設備、自動化裝配線、自動化焊接線、機械傳送搬運設備、危險區域（有毒、高壓、高溫等），容易造成作業人員的人身傷害。安全光柵是一種保護各種危險機械裝備周圍工作人員的先進技術。同傳統的安全措施，比如機械柵欄，滑動門、回拉限制等來相比，安全光柵更自由，更靈活，并且可以降低操作者疲勞程度。通過合理地減少對實體保護的需求，安全光柵簡化了那些常規任務，如設備的安裝，維護以及維修。

如何確定安全光柵光幕的高度
安全光柵光幕高度位置是指安全光柵的光幕相對于機床上下模口的位置。在保證安全距離的前提下，安全光柵的最下一束光不得高于模口下邊緣，最上一束光不得低于模口上邊緣。

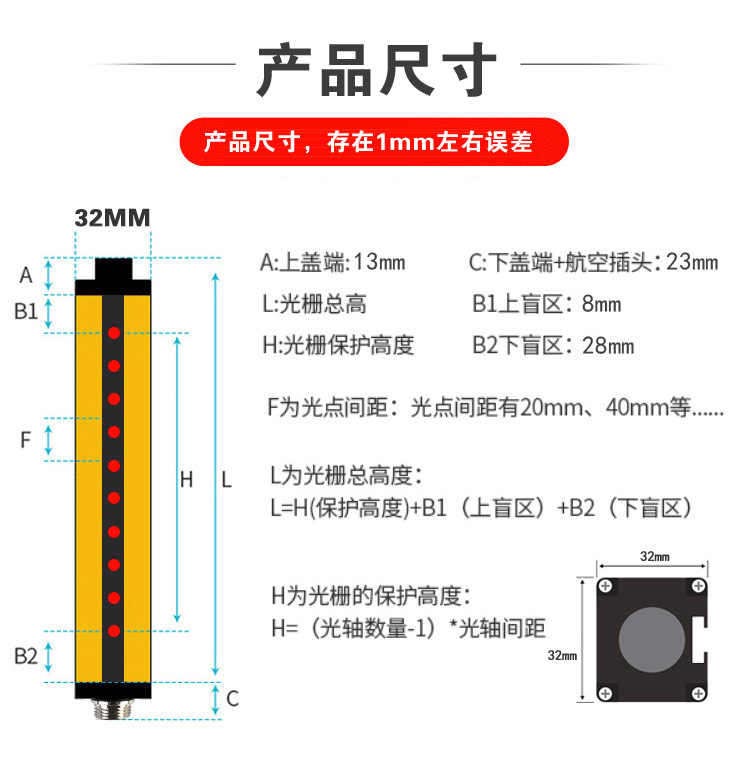

安全光柵光幕的保護高度是指光幕的最上一束光軸與最下一束光軸之間的距離，即光幕的有效高度。保護高度等于機床滑塊行程加上調節量。保護高度的大小關系到安全光柵光束的多少，如果安全光柵光束數選擇過少，光幕高度將不能完全覆蓋危險區域，仍存在造成事故的可能；如果過大則造成資金的浪費和使用上的不便。所以說根據保護高度選擇安全光柵的規格（光束數）也是很重要的。
安全光柵光幕的安全距離是指光幕至工作危險區模具刃口之間的最短距離，即從手遮擋光幕的位置開始到達危險邊界之前，能夠使滑塊停止所需要的距離。安全距離是確保安全光柵實現保護功能的必要條件之一，必須正確計算安全距離！其計算方法應根據壓力機制動方式而定。

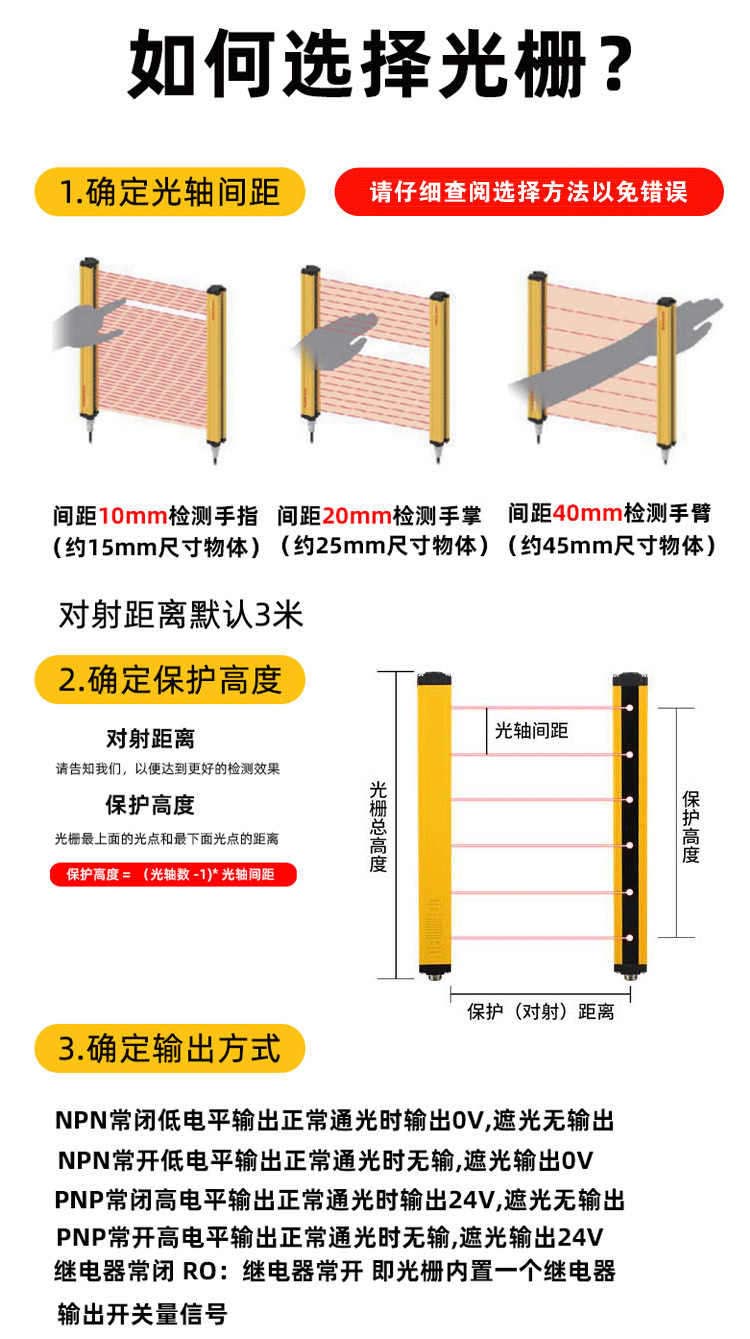

安全光柵選型方法以及注意事項
（1）安全光柵電源電壓：電壓DC24V，可以加配安全光幕控制器，安全光幕控制器輸入電壓為220V,如果不具備此電壓需要進行變壓。
（2）保護高度指安全光幕有效保護高度，從下面一道光束到上面一道光束之間的距離被稱為有效保護高度。有效保護高度也是機械需要的保護高度，機械運行的行程。
（3）保護距離：安全光幕是由一個發射器，一個接收器來對射形成紅外線保護光束墻保護操作者安全，保護距離也就是發射器到接收器之間的距離。
（4）光軸間距：指相鄰兩束光軸之間的間距，此間距根據需要來選擇的。如保護手指可選擇10mm間距，保護手掌選擇20mm間距，保護手臂選擇30mm、40mm，保護人體可選擇80mm間距，在選擇光軸間距時需要根據客戶機械保護的需要來選擇安全光柵。

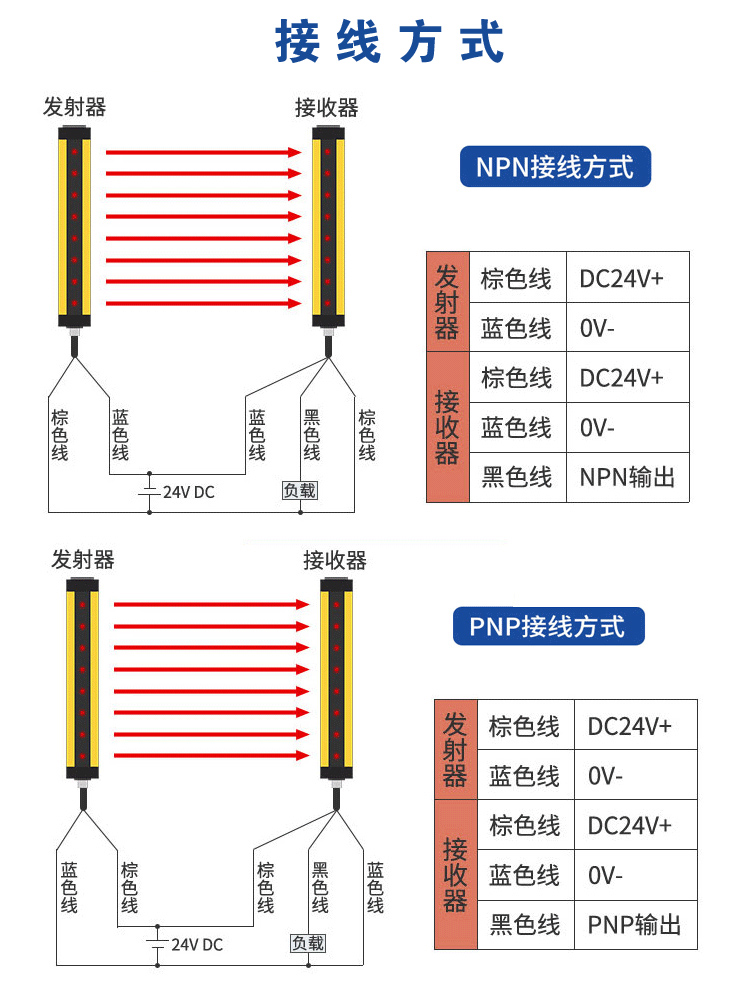

（5）根據需求選擇適合自己的安全光柵輸出模式，繼電器輸出，NPN輸出，NPN輸出，雙NPN輸出，雙PNP輸出，控制器輸出等。
（6）安裝方式，有兩端端安裝方式，旋臂型鋼管安裝方式，L型側裝安裝方式等。可根據設備需要進行選擇。

安全光柵的保養與維護
安全光柵是一種紅外線光電保護裝置，主要是為了保護操作者的安全，消除機械設備運行的安全隱患，日常安全光幕如何進行保養維護，提高使用壽命。
首先，我們解析一下什么是安全光幕，安全光幕又稱作光電保護裝置(也稱沖床保護器，光電護手，安全光柵等)，通過形成紅外線光束墻，保護操作者安全，當安全光柵出現被遮擋時，光電保護裝置發出信號，控制具有潛在危險的機械設備停止工作，以降低作業人員在工作環境中受到傷害的可能性，有效保護作業人員的人身安全。主要用于鍛壓行業、汽車制造業、電子電器制造業 ，與機械設備配套保護操作者的人身安全。
下面，說說安全光柵如何進行維護和保養：
1.首先，要經常進行安全光幕的檢查工作，做到定期檢查，每天檢查安全光幕的指示燈是否正常，開啟機械做一次試運行，看安全光幕的每一束發光單元是否有問題;
2.定期用干凈的抹布擦拭干凈，安全光柵的工作原理是通過紅外線的發射和接受實現的，這在粉塵比較大的廠房，經常擦拭安全光幕尤為重要;
3.多油多水的環境，要盡量讓光電護手避免接觸油質和水，一些帶有腐蝕性的液體更加不能碰到安全光幕上;
4.做到定期檢測。
5.防干擾，安全光柵是由紅外線的發射和接受來實現的，我們要注意光線的干擾。

安全光幕（安全光柵）的抗震能力及抗干擾能力要求
1.安全光幕（安全光柵）的抗震能力及抗干擾能力
據安全傳感器網報道，安全光幕（安全光柵）在使用中需要具有抗震能力及抗干擾能力，安全光幕應具備良好的減震和防松措施，在震動環境中應該能可靠工作。
2.抗干擾能力要求
安全光幕（安全光柵）抗光煩擾能力需要在強光下能夠正常工作。例如：白熾燈高頻電子電源熒光燈。
安全光柵在收到頻閃燈光的干擾時不應出現失靈情況。
3.抗電磁干擾能力
光電保護裝置（安全光幕，安全光柵）能夠在GB/T 1762.3-1998中實驗等級為3級的 10v/m的磁場實驗時能夠正常工作。
光電保護裝置（安全光幕，安全光柵）在經受GB/T 1762.3-1998中實驗等級為X級 30v/m的電磁場實驗時，不應該出現失靈
4.抗射頻場傳導干擾能力要求
5.抗靜電干擾能力
光電保護裝置（安全光幕，安全光柵）在經受GB/T 1762.3-1998中實驗登記為4級的8kv接觸靜電放電或15kv空氣靜電放電時不應出現失靈
6.抗電壓快速瞬變脈沖干擾能力
光電保護裝置在承受光電保護裝置（安全光幕，安全光柵）在經受GB/T 1762.3-1998中實驗中能夠正常工作

安全光柵常見的使用問題
　　安全光柵又稱安全光幕，是一種在機械周圍的安全保護裝置，能夠有效的保護操作者的人身安全，達到了國家規定的保護措施。安全光柵的使用或因操作不當導致出現各種問題，為了能夠更高效的生產，更安全的生產，所以在安全光柵使用時應該進行學習和維護。
　　我們在使用安全光柵的過程中，可能會遇到的一些故障比如典型的是發現紅綠燈閃爍不穩定的問題。
安全光柵
　　那么出現這個問題，到底是什么原因引起的呢？又該如何解決這些問題？
　　1、里面的某個發射器或接收器的性能出現退化，導致安全光柵的發射或接收功能能力下降。
　　2、安全光柵里面的內部電路發生故障，出現虛焊的情況。
　　3、安全光柵使用時間太久了，里面積累的臟污或灰塵太多也會引起類似故障。
　　4、安全光幕使用太久對不準了或者周圍的人或物不小心撞到，使其失去對準。
　　如果安全光柵出現了紅綠燈閃爍不穩定現象，可以從幾個方面檢查原因，如果還是無法找到故障的根源，可以直接咨詢購買光柵的廠家。讓專業維修人員進行輔導處理或寄送光柵返回廠家進行維修。有強大而完善的售后團隊，可以幫客戶解決任何的售后問題，安全光柵都是三年質保。
　　安全光柵在出廠前必須經過24h的不間斷老化測試，測試通過后才能出廠，確保產品質量保證安全，安裝完成后都需要檢驗和驗收。如若真的出現問題請盡快聯系意普售后。
安全光柵無論是哪個品牌，都應該進行定期維護，防止內部浸油污和灰塵。
為什么要安裝安全光柵？
機械設備配備意普安全光柵有著重要的意義：
首先，機械設備按照一定的安全要求，是一定要安裝配套意普安全光柵的，主要用途就是用作安全防護。
因?yàn)樽詣?dòng)化設備或者機械自動化操作，但是需要人工去輔助，機器畢竟是機器，尤其是那些危險性較高的機械加工行業，如沖床，液壓機，折彎機等。
那么在機械操作或者運行過程中，人就需要避免危險源，處于安全區域（人不會受傷的區域）：當人進入到危險區域的時候，機器應該停止或者是一些其他的響應措施，當人再撤離危險區域的時候，機器接收到信號，進行后續的響應。那么如何檢測安全區域，危險區域，是否有人，怎么給機械設備信號，那么這個時候就需要意普安全光柵來實現了。安全光柵的本質是紅外線光電傳感器，可以進行區域檢測感應，從而達到防護的效果。
紅外安全光幕的工作原理是什么？

用安全光柵檢查物體(比如人的雙手手)進入的檢驗原理構造。安全光柵的一邊等間隔設備有多個紅外發射管，另一邊相應的有相同數量相同擺放的紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且設備在同一條直線上。當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管宣告的調制信號(光信號)能順暢抵達紅外接收管。
紅外接收管接收到調制信號后，相應的內部電路輸出低電平，而在有障礙物的狀況下，紅外發射管宣告的調制信號(光信號)不能順暢抵達紅外接收管，這時該紅外接收管接收不到調制信號，相應的內部電路輸出為高電平。當光幕中沒有物體通過時，全部紅外發射管宣告的調制信號(光信號)都能順暢抵達另一側的相應紅外接收管，從而使內部電路全部輸出低電平。這么，通過對內部電路狀況進行剖析就可以檢查到物體存在與否的信息。
安全光柵的紅外發射和接收通路數目理論上大可有215個，考慮到實踐光幕的高度和上下通路之間的間隔，一般不會跨越48個。
安全光幕分直線掃描辦法和交叉掃描辦法，在直線掃描方法下，單片機每次向發送端和接收端發送相同的通路選擇信號，即第1路發第1路收、第2路發第2路收、…第15路發第15路收、第16路發第16路收。而在交叉掃描方法下，單片機每次向發送端和接收端發送不相同的通路選擇信號。即第1路發第2路收、第2路發第1路收、……第15路發第16路收、第16路發第15路收。
相比之下，交叉掃描方法對物體的高度丈量更為準確，且在檢查區域基地1/3處的檢查精度高。最小檢查高度可縮至直線掃描方法下的2/3。但是考慮到實踐需求，現在廣泛運用的都是直線掃描辦法的安全光幕。
紅外安全光幕的工作原理是什么？

用安全光幕檢查物體(比如人的雙手手)進入的檢驗原理構造。光幕的一邊等間隔設備有多個紅外發射管，另一邊相應的有相同數量相同擺放的紅外接收管，每一個紅外發射管都對應有一個相應的紅外接收管，且設備在同一條直線上。當同一條直線上的紅外發射管、紅外接收管之間沒有障礙物時，紅外發射管宣告的調制信號(光信號)能順暢抵達紅外接收管。
紅外接收管接收到調制信號后，相應的內部電路輸出低電平，而在有障礙物的狀況下，紅外發射管宣告的調制信號(光信號)不能順暢抵達紅外接收管，這時該紅外接收管接收不到調制信號，相應的內部電路輸出為高電平。當光幕中沒有物體通過時，全部紅外發射管宣告的調制信號(光信號)都能順暢抵達另一側的相應紅外接收管，從而使內部電路全部輸出低電平。這么，通過對內部電路狀況進行剖析就可以檢查到物體存在與否的信息。
安全光幕的紅外發射和接收通路數目理論上大可有215個，考慮到實踐光幕的高度和上下通路之間的間隔，一般不會跨越48個。
安全光幕分直線掃描辦法和交叉掃描辦法，在直線掃描方法下，單片機每次向發送端和接收端發送相同的通路選擇信號，即第1路發第1路收、第2路發第2路收、…第15路發第15路收、第16路發第16路收。而在交叉掃描方法下，單片機每次向發送端和接收端發送不相同的通路選擇信號。即第1路發第2路收、第2路發第1路收、……第15路發第16路收、第16路發第15路收。
相比之下，交叉掃描方法對物體的高度丈量更為準確，且在檢查區域基地1/3處的檢查精度高。最小檢查高度可縮至直線掃描方法下的2/3。但是考慮到實踐需求，現在廣泛運用的都是直線掃描辦法的安全光幕。
