縱向撕裂保護裝置

品牌:卓信
型號:ZL-A、ZL-B
特點:ZL系列輸送帶縱向撕裂保護裝置為膠囊式,當輸送帶發生撕裂事故時能可靠的發出報警信號和停機信號,避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。
  • 產品詳情
  • 技術參數
  • 資料下載

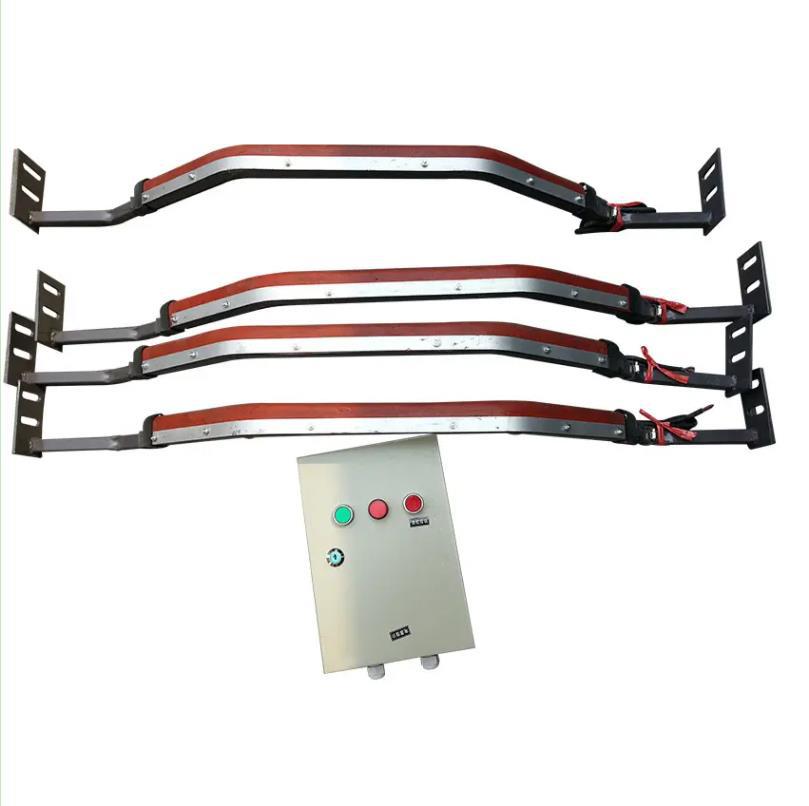

  • 縱向撕裂保護裝置介紹5

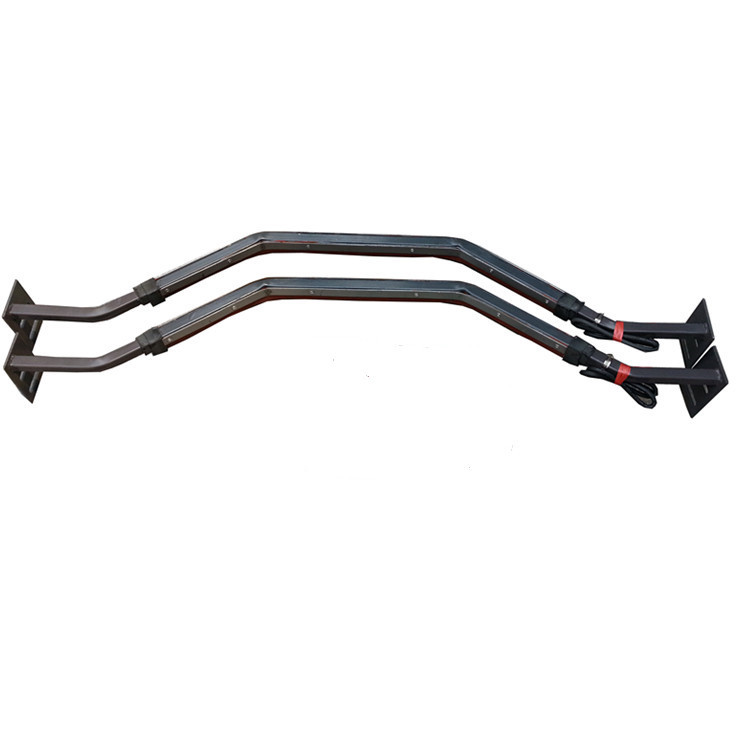

    縱向撕裂保護裝置介紹2

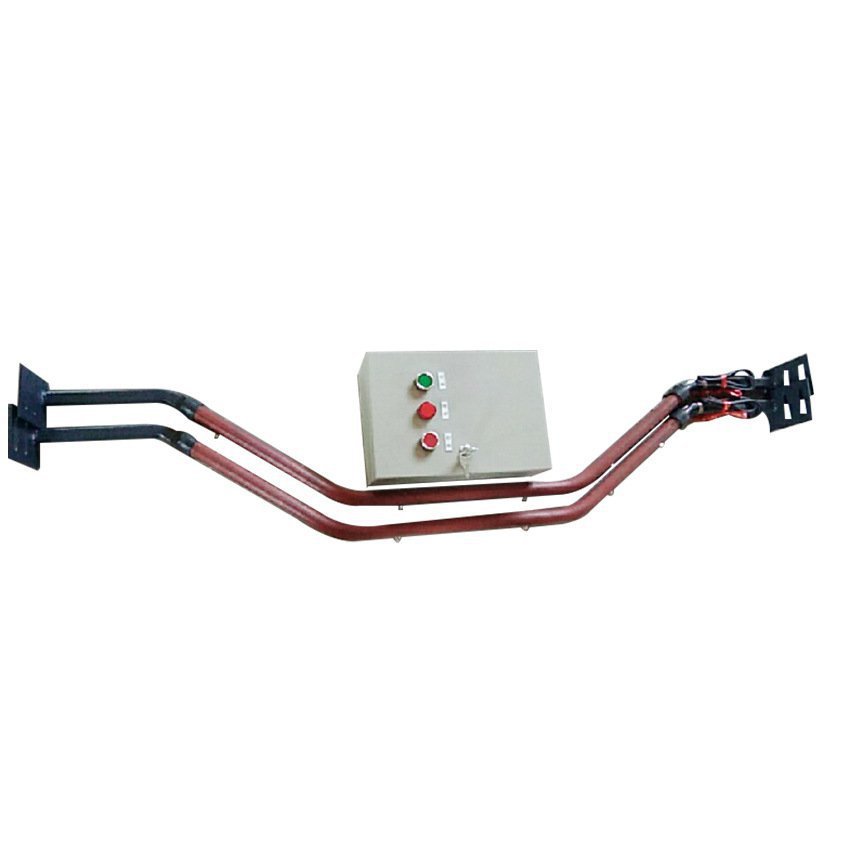

    縱向撕裂保護裝置介紹

    ZL-A縱向撕裂保護裝置、ZL-B防撕裂裝置
    一、主要用途及適用范圍:
    帶式輸送機在輸送物料過程中,由于物料、雜物或金屬件易劃傷或穿透輸送帶,特別是綱絲繩芯輸送帶會造成縱向撕裂事故,給設備和生產及經濟上帶來嚴重?fù)p失。
    ZL系列輸送帶縱向撕裂保護裝置為膠囊式,當輸送帶發生撕裂事故時能可靠的發出報警信號和停機信號,避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。
    二、縱向撕裂保護裝置主要技術指標:
    型   號 ZL-A,ZL-B
    開關觸點數量 2常開、2常閉
    開關觸點容量 24-380V   3A
    控制箱供電電壓 AC 220V  50HZ
    防護等級 感知器:IP65 ;控制箱:IP54
    復位方式 手動按鈕復位
    使用環境 工作溫度:-30~+40℃
    相對濕度:≤90%(25℃時)

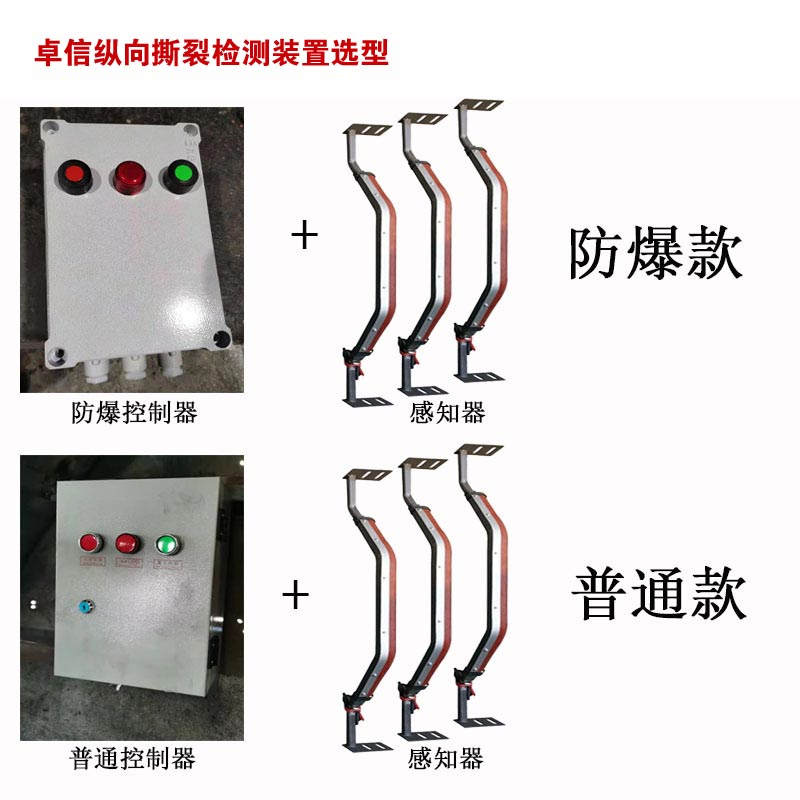

    縱向撕裂保護裝置選型

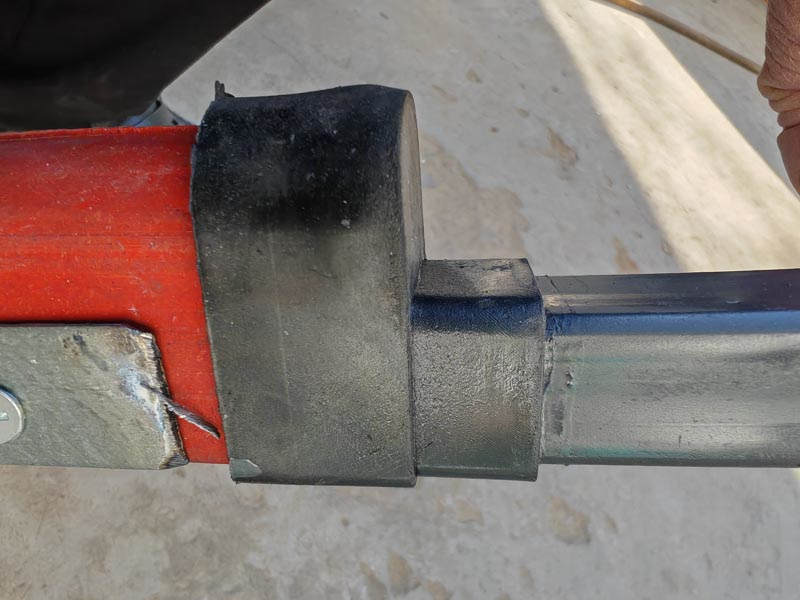

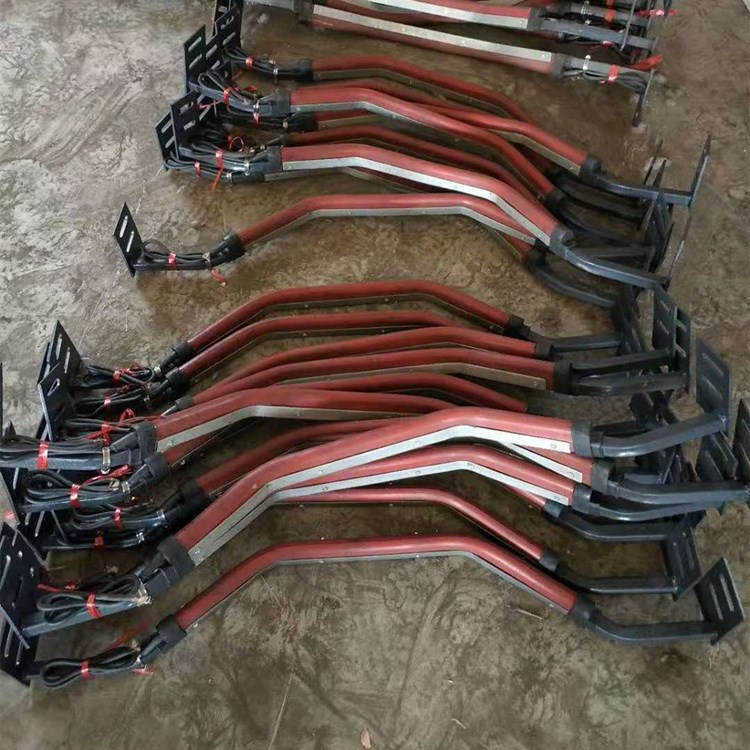

    縱向撕裂保護裝置實物細節4

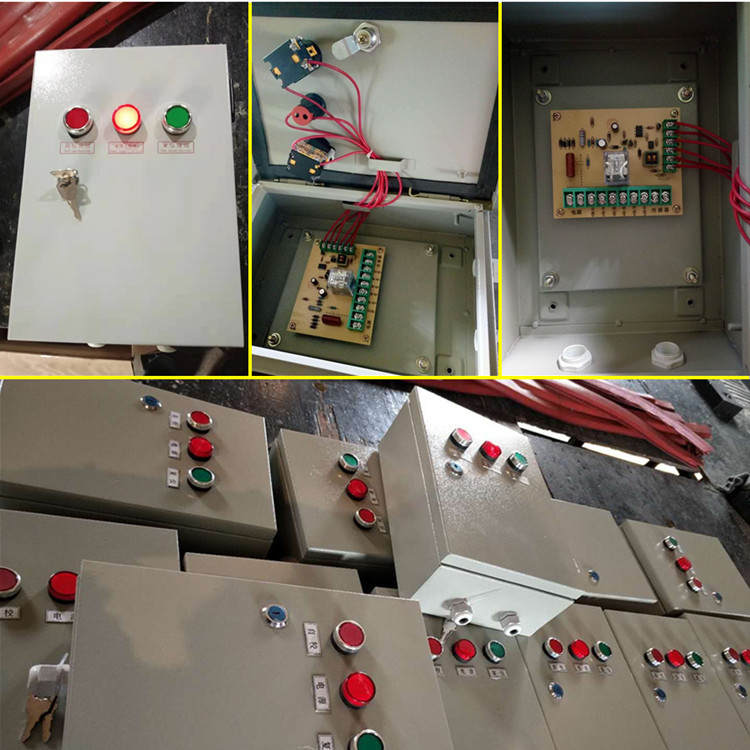

    縱向撕裂保護裝置實物細節2

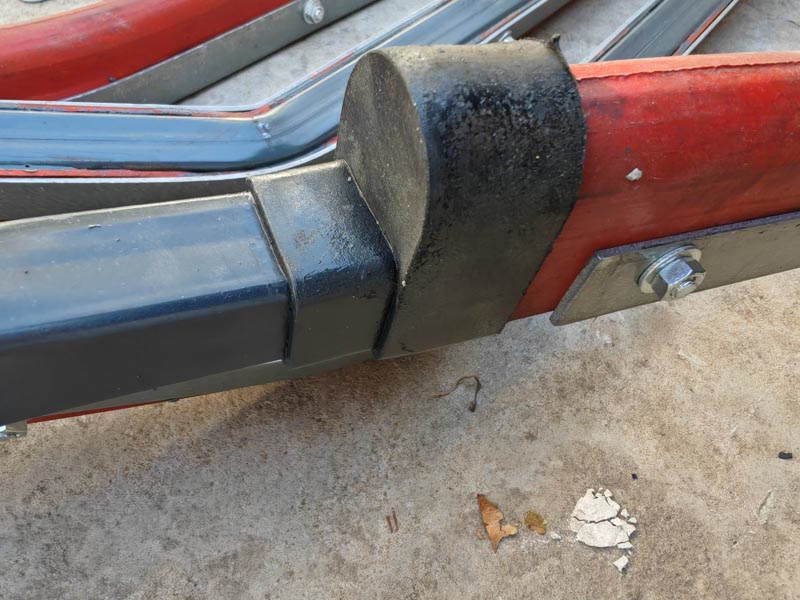

    縱向撕裂保護裝置實物細節

    三、縱向撕裂保護裝置工作原理及性能:
          ZL系列縱向撕裂保護裝置是由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件,當帶式輸送機膠帶有異常情況下或被異物穿透后,隨著膠帶的運行異物使感知器受到擠壓,這時監控裝置立刻發出信號,輸送到控制箱指令系統,發出報警和停機信號。
          A型縱向撕裂保護裝置還可以安裝在溜槽出料口與輸送帶之間,因物料堵塞而擠壓安裝在出料口的感知器時,感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量,發出停機信號。控制線路具有自鎖和延時功能,從而避免和減少撕裂事故的發生。
    縱向撕裂保護裝置具備以下特點:
    (1)安裝使用方便,監測靈敏度高。
    (2)控制線路設有延時繼電器,以免發生錯誤動作。延時可調,延時范圍為1~5s;
    (3)檢測元件感知器密封性較強,可在惡劣條件下使用;
    (4)控制箱面板設有自校按鈕,按下自校按鈕時,可模擬現場故障,實現上述撕裂報警功能。

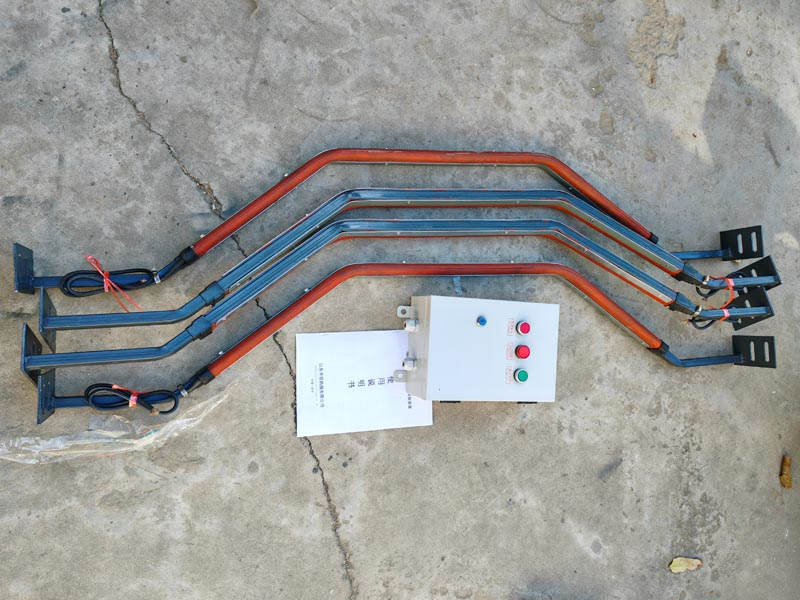

    縱向撕裂保護裝置實物圖1
    縱向撕裂保護裝置實物

    四、安裝:
    ZL系列縱向撕裂保護裝置由控制箱和感知器組成,控制箱為戶外型。一臺控制箱可與4~6個感知器配套使用。
    1、ZL—B型感知器(簡稱B型感知器),此感知器呈槽形結構,適用于槽形帶式輸送機。
    2、ZL—A型感知器(簡稱A型感知器)此種感知器呈長條形,可安裝在平形托輥的帶式輸送機接料點處,監測防止輸送帶的撕裂事故。亦可安裝在溜槽底部出料口處。
          注:A、B型感知器可共用1個控制箱。
    3、感知器的安裝
    (1) A型感知器可安裝在卸料溜槽出料口處時。在出料口上部自制簡易鉸接活動門(寬700×高400×厚8mm),通過鉸接固定在溜槽出料口上部。溜槽開口尺寸為(寬600×高400mm),活動門高度應不影響物料運輸。在活動門外20~30mm處安裝A型感知器,A型感知器固定在現場自制的機架上。當溜槽堵塞時,物料擠壓活動門,觸動感知器發出停機信號。
    (2) B型感知器為槽型,應安裝在帶式輸送機落料點緩沖托輥之間。

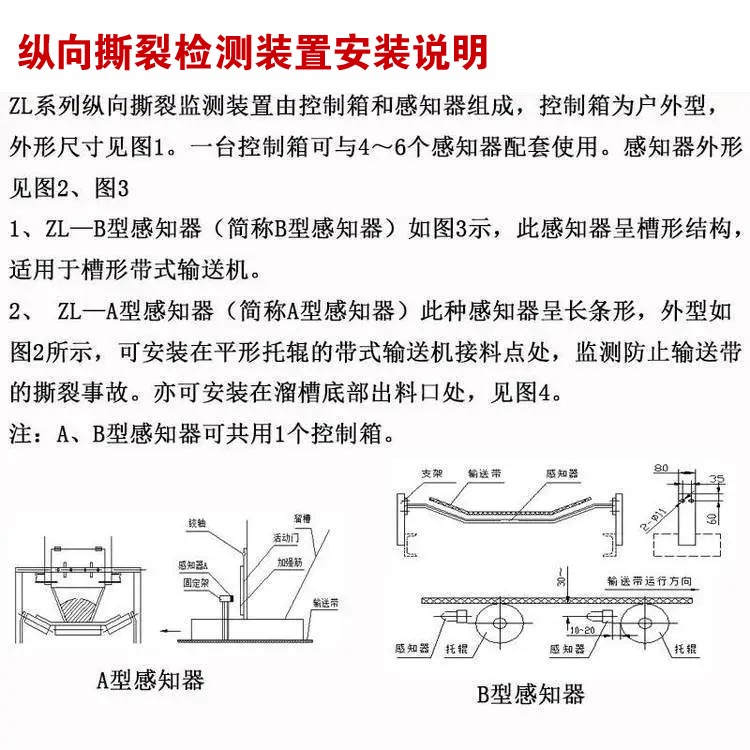

    縱向撕裂保護裝置安裝示意圖

    4、 控制箱安裝與接線
    (1)用戶可根據尺寸將控制箱固定在輸送機的機架上或附近安全位置。
    (2)控制箱和感知器安裝完成后,將每個感知器的2個出線分別并聯連接,接入控制箱內信號端。
    當輸送帶發生撕裂事故時能可靠的發出警報信號和停機信號,避免事故的擴大。適用于各行業帶式輸送機輸送帶的安全保護。
    產品質量承諾:
    1、產品的制造和檢測均有質量記錄和檢測資料。
    2、對產品性能的檢測,我們誠請用戶親臨對產品進行全過程、全性能檢查,待產品被確認合格后再裝箱發貨。
    產品價格承諾:
    1、為了保證產品的高可靠性和先進性,山東卓信生產的產品選材均選用高端原材料生產。
    2、在同等競爭條件下,我公司在不以降低產品技術性能、更改產品部件為代價的基礎上,真誠以合理優惠的價格提供給貴方。
    產品交貨期:一般常規格產品,款到發貨,特殊產品需定制,按用戶來樣或圖片參數要求定制,若有特殊要求,需提前完工的,我公司可特別組織生產、安裝,力爭滿足用戶需求。
    產品售后承諾:產品售出,后續會為客戶提供優質的售后服務保障,出現任何問題可以與我公司售后聯系!
  • 型   號 ZL-A,ZL-B
    開關觸點數量 2常開、2常閉
    開關觸點容量 24-380V   3A
    控制箱供電電壓 AC 220V  50HZ
    防護等級 感知器:IP65 ;控制箱:IP54
    復位方式 手動按鈕復位
    使用環境 工作溫度:-30~+40℃
    相對濕度:≤90%(25℃時)
