打滑開關

品牌：卓信

型號：DH-III

特點：打滑開關的工作原理是：在膠帶機的非工作面上安裝一個壓帶輪，當膠帶機運行時，帶動壓帶輪轉動，再經過傳動機構帶動鐵芯轉動（鐵芯裝在一個圓形的磁極內），產生電磁力，使磁極轉動，壓迫動觸頭使觸點閉合，膠帶機可以繼續運行。當帶速低于預先設定值時（即膠帶打滑），電磁力減小使觸點打開，顯示打滑并停止膠帶運行。該套監測裝置實際使用不理想，分析原因如下：①裝置安裝在回程皮帶上保養困難。②膠帶上下角度變化大，振動也比較劇烈，經常會造成檢測不良而停機。

0537-2839666

在線咨詢

產品詳情
技術參數
資料下載

打滑開關的工作原理是：在膠帶機的非工作面上安裝一個壓帶輪，當膠帶機運行時，帶動壓帶輪轉動，再經過傳動機構帶動鐵芯轉動（鐵芯裝在一個圓形的磁極內），產生電磁力，使磁極轉動，壓迫動觸頭使觸點閉合，膠帶機可以繼續運行。當帶速低于預先設定值時（即膠帶打滑），電磁力減小使觸點打開，顯示打滑并停止膠帶運行。該套監測裝置實際使用不理想，分析原因如下：①裝置安裝在回程皮帶上保養困難。②膠帶上下角度變化大，振動也比較劇烈，經常會造成檢測不良而停機。
針對上述情況，我們經過仔細研究的認為，膠帶的運行是靠膠帶和驅動滾筒、改向滾筒（也叫張緊滾筒）之間的摩擦力帶動的。當膠帶打滑時，打滑檢測裝置不起作用，驅動滾筒仍然轉動（因為驅動滾筒是由電機通過減速機直接驅動），改向滾筒的轉速就會隨著變慢或停止，就可能造成皮帶摩擦著火、拉斷、撕裂等重大事故的發生。因此，如果能夠檢測出改向滾筒的轉速，與膠帶的轉速相比較，那么就能判斷出膠帶是否打滑。
打滑開關的主要技術指標:
1 檢測帶速范圍：0.8～3.5米／秒；
2 供電電源：AC 220V，50Hz；
3 絕緣電阻：≥ 20 MΩ；
4 觸點數量：兩常開兩常閉兩組觸點，雙向動作；觸點容量;2A.非感負載；
5 工作環境：-40℃～+60℃；
6 防護等級：IP67

打滑開關在實際使用的過程中，我們發現：經過不斷的完善，這種檢測裝置不僅可以用作膠帶打滑保護，還可以用來監測膠帶斷帶、過載、驅動裝置故障等，應用范圍非常廣。我們使用的帶式輸送機，由電機、液力偶合器、減速器、驅動滾筒、導向滾筒、膠帶等組成，并且有上一級給料系統。通過分析電機和速度傳感器的實時狀態，就可掌握膠帶的瞬時運行情況。
例如：如果電機啟動信號輸出后，電機運行信號和驅動、導向滾筒轉動信號沒有輸入，說明可能是電機電氣控制回路故障，應立即停機檢查；如果電機啟動信號輸出后，運行信號輸入，但驅動、導向滾筒轉動信號沒能輸入，那么可能是膠帶驅動裝置故障（電機故障、液力偶合器無液、減速器斷軸等），應停止上一級給料，檢查驅動裝置；如果電機運行信號、驅動滾筒轉動信號輸入，無導向滾筒轉動信號，那么膠帶可能打滑、斷帶，膠帶立即停止檢查；如果膠帶在輸送物料過程中，電機運行信號和驅動滾筒轉動信號輸入，導向滾筒轉動沒有輸入，那么膠帶除了可能打滑、斷帶外，還可能過載，應立即暫停上一級給料后，停機檢查。
可以看出，在膠帶系統中，特別是在PLC控制的多級給料運輸系統中，通過安裝在不同滾筒上各個特殊接近傳感器的信號以及PLC中與膠帶運行狀態相關的各種輸入輸出信號，再根據可能出現的各種膠帶故障情況編寫相應的閉鎖程序，就可對膠帶起到明顯的保護作用，能有效地防止重大事故的發生。

打滑開關用于對輸送機帶速進行檢測的新型裝置．對帶速進行實時檢測．已廣泛應用干輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。
打滑開關用于檢測帶式運輸機在運行中的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故，該檢測器還可用于多條膠帶機聯鎖啟動和停機，低速抱閘保護。
速度檢測器工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。

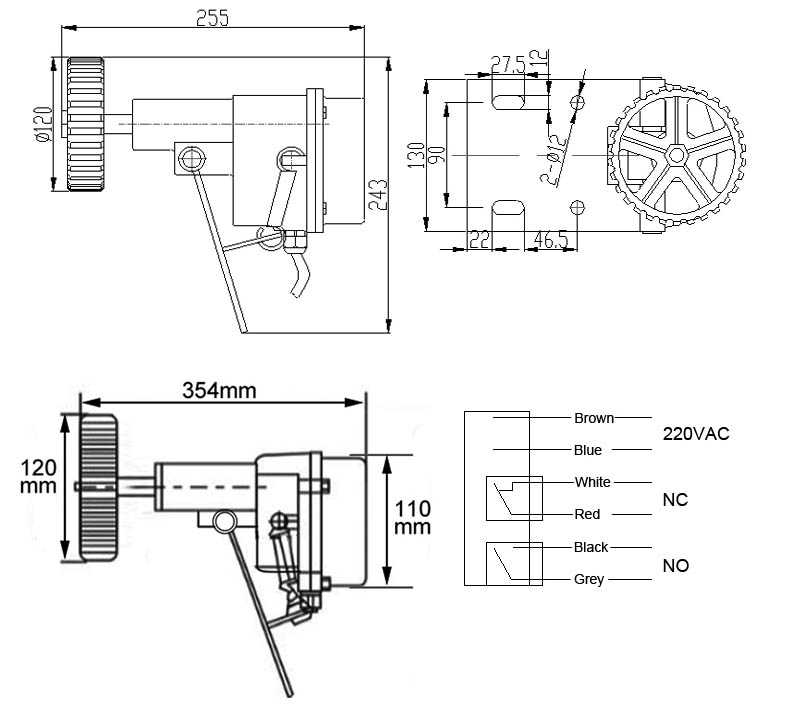

打滑開關外形尺寸
安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。

產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
產品價格承諾：
1、為了保證產品的高可靠性和先進性，山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以合理優惠的價格提供給貴方。
產品交貨期：一般常規格產品，款到發貨，特殊產品需定制，按用戶來樣或圖片參數要求定制，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
產品售后承諾：產品售出，后續會為客戶提供優質的售后服務保障，出現任何問題可以與我公司售后聯系！
打滑開關的主要技術指標:
1 檢測帶速范圍：0.8～3.5米／秒；
2 供電電源：AC 220V，50Hz；
3 絕緣電阻：≥ 20 MΩ；
4 觸點數量：兩常開兩常閉兩組觸點，雙向動作；觸點容量;2A.非感負載；
5 工作環境：-40℃～+60℃；
6 防護等級：IP67
