ZL-B 縱向撕裂裝置說明書

一、產品概述
ZL-B 縱向撕裂裝置是專門為皮帶輸送機系統設計的一種先進的保護設備，用于實時監測皮帶的運行狀況，當皮帶發生縱向撕裂時，能夠迅速觸發報警并采取緊急停機措施，從而有效避免因皮帶撕裂而造成的物料泄漏、設備損壞以及生產中斷等嚴重問題，保障皮帶輸送機系統的安全、穩定運行。
二、產品特點
高靈敏度檢測：采用先進的傳感器技術，能夠精準檢測到皮帶極細微的縱向撕裂跡象，響應速度快，大大提高了對皮帶撕裂事故的預警能力。
可靠性強：設備整體結構緊湊，關鍵部件選用優質材料制造，具備良好的抗沖擊、抗振動和抗惡劣環境能力，可在復雜的工業生產環境中長期穩定運行，減少設備故障發生概率。
安裝簡便：設計充分考慮了現場安裝的便利性，裝置結構簡單，安裝所需的工具和配件常見，安裝過程無需對原有皮帶輸送機系統進行大規模改造，能夠快速完成安裝調試工作。
智能報警與控制：與皮帶輸送機的控制系統無縫連接，一旦檢測到皮帶縱向撕裂，立即發出聲光報警信號，并向控制系統發送停機指令，實現自動緊急停機，最大程度降低事故損失。
三、技術參數
檢測精度：可檢測到寬度大于 0.5mm 的縱向撕裂裂縫。
工作電壓：AC 220V ± 10%，50Hz。
工作溫度：-20℃ ～ +60℃。
相對濕度：≤95%（無凝結）。
報警輸出：常開 / 常閉觸點，觸點容量 AC 250V/5A。
外形尺寸：[長]×[寬]×[高]（具體尺寸根據實際產品規格而定）。
重量：[X]kg。
ZL - B 縱向撕裂裝置安裝方法
一、安裝前準備
確認設備型號與現場皮帶輸送機的規格是否匹配，檢查裝置及配件是否齊全，有無損壞。
準備好安裝所需的工具，如扳手、螺絲刀、電鉆、卷尺等。
清理皮帶輸送機安裝位置周圍的雜物和灰塵，確保安裝空間整潔。
切斷皮帶輸送機的電源，并在電源開關處設置警示標識，防止在安裝過程中誤送電。
二、安裝步驟

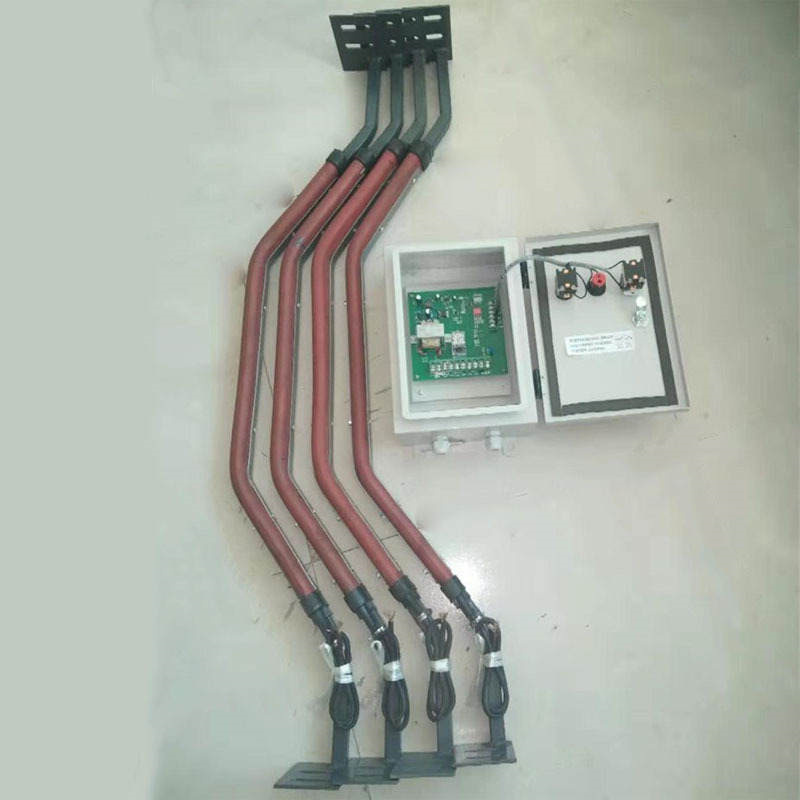

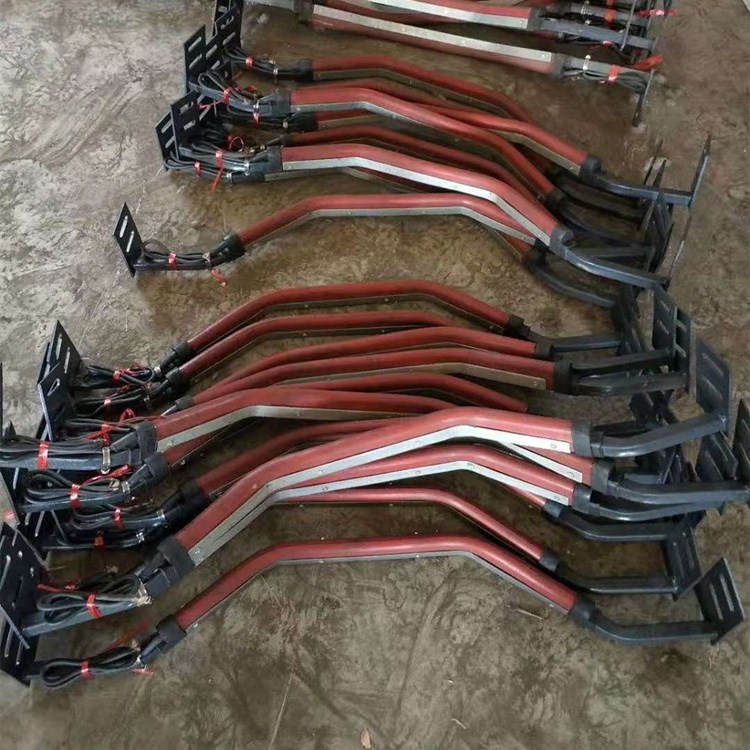

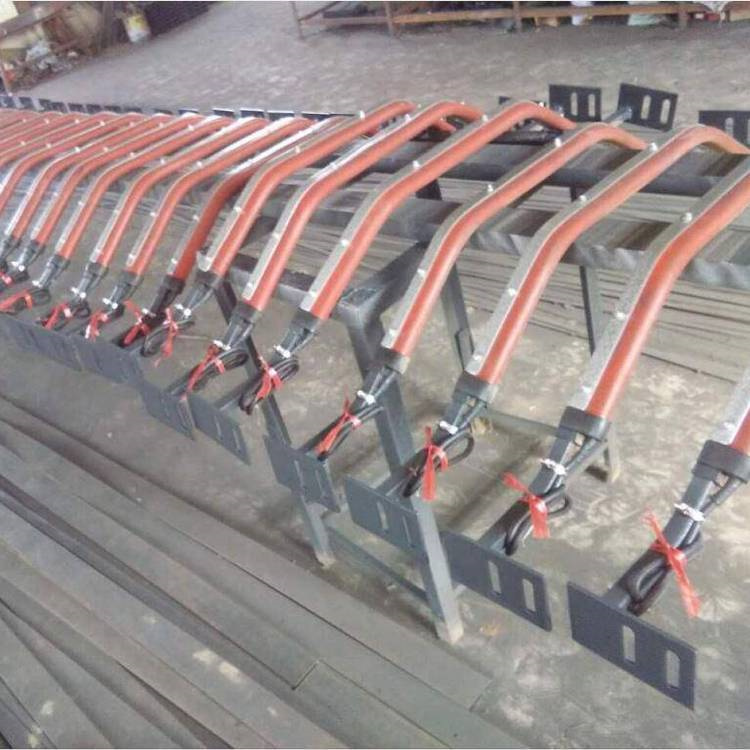

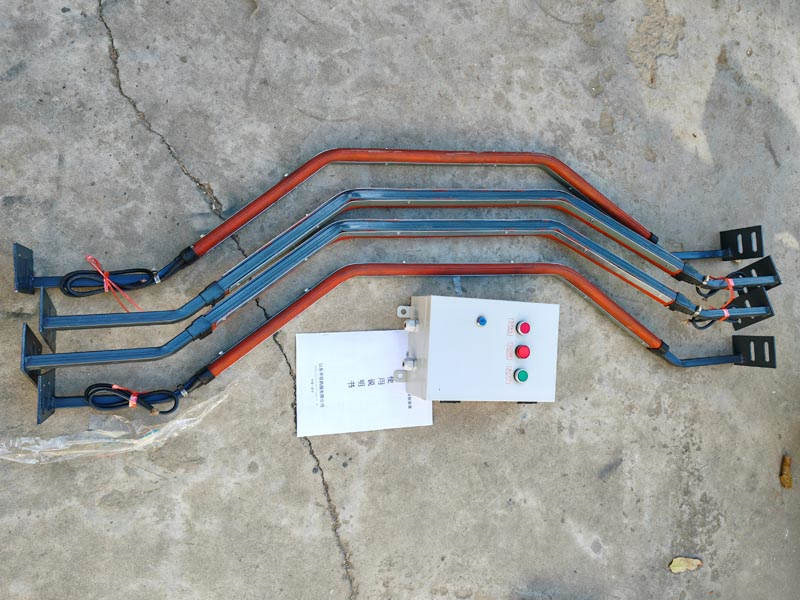

傳感器安裝
在皮帶輸送機的機架上，根據裝置安裝說明書的要求，確定傳感器的安裝位置。一般來說，傳感器應安裝在靠近皮帶下方且能夠清晰檢測皮帶運行狀況的部位。
使用電鉆在機架上鉆出安裝孔，然后將傳感器通過配套的安裝支架和螺栓固定在機架上，確保傳感器安裝牢固，位置準確，其檢測面與皮帶之間的距離符合規定要求（通常為 [X] mm）。

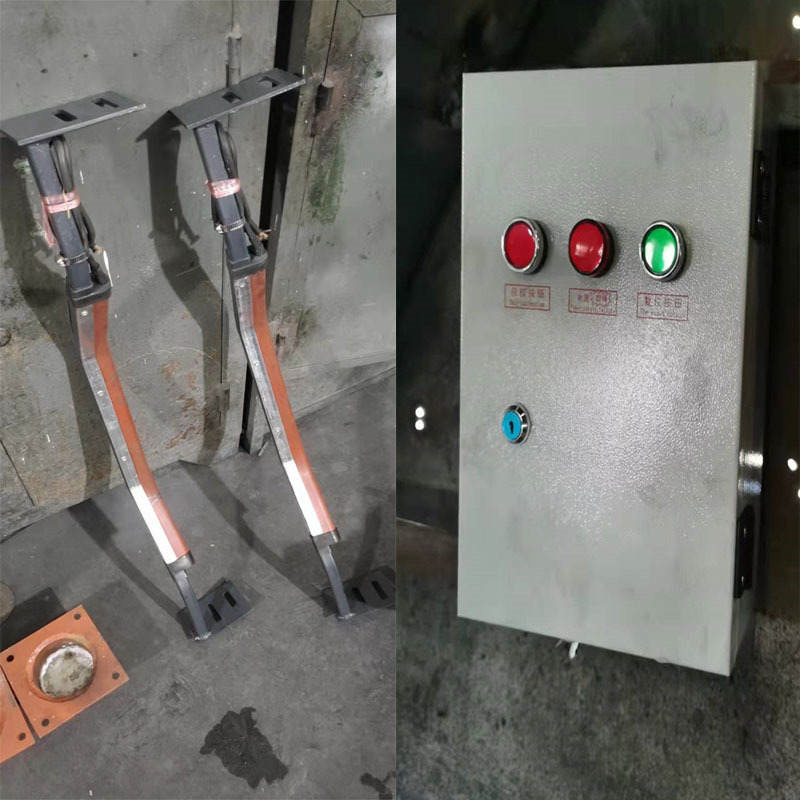

控制箱安裝
選擇一個合適的位置安裝控制箱，該位置應便于操作和觀察，同時要避免受到潮濕、高溫、強電磁干擾等不利因素的影響。一般建議將控制箱安裝在皮帶輸送機的操作平臺附近或電氣控制柜內。
在選定的安裝位置上，使用膨脹螺栓或其他固定方式將控制箱牢固地安裝在墻壁或支架上。
打開控制箱的柜門，按照電氣接線圖，將傳感器的信號線纜、電源線以及與皮帶輸送機控制系統連接的控制線分別接入控制箱內對應的接線端子上，確保接線牢固、正確，無松動和短路現象。接線完成后，仔細檢查一遍接線情況，確認無誤后關閉控制箱柜門。
調試
完成裝置的安裝和接線后，再次檢查設備的安裝情況和接線是否正確。
接通皮帶輸送機的電源，開啟控制箱的電源開關，此時控制箱的顯示屏應正常亮起，無故障報警信息顯示。
啟動皮帶輸送機，使其空載運行一段時間，觀察裝置的運行狀態。傳感器應能夠?qū)崟r檢測皮帶的運行情況，并將信號傳輸至控制箱。控制箱應能準確顯示皮帶的運行狀態信息，無異常波動或錯誤報警。
進行模擬測試，使用一塊與皮帶材質相同的模擬撕裂樣板，在皮帶運行過程中，緩慢將樣板從傳感器的檢測區域劃過，模擬皮帶縱向撕裂的情況。此時，控制箱應立即發出聲光報警信號，并向皮帶輸送機控制系統發送停機指令，皮帶輸送機應能迅速停止運行。如果模擬測試正常，說明裝置安裝調試成功，可以投入正常使用；如果測試過程中出現異常情況，應立即停止測試，檢查設備安裝和接線是否存在問題，排除故障后重新進行調試。
ZL - B 縱向撕裂裝置安裝注意事項
安全第一：在整個安裝過程中，必須嚴格遵守電氣安全操作規程，確保安裝人員的人身安全。在進行電氣接線和調試工作前，務必切斷皮帶輸送機及相關設備的電源，并采取可靠的接地措施，防止觸電事故發生。同時，要注意防止工具和設備部件掉落造成人員傷害。
安裝位置選擇：傳感器的安裝位置至關重要，應選擇在皮帶運行平穩、無明顯跳動和跑偏的部位，且要保證傳感器能夠全面、清晰地檢測到皮帶的整個寬度范圍。避免將傳感器安裝在皮帶接頭處、托輥密集區域或其他可能影響檢測效果的位置。控制箱的安裝位置應便于操作和維護，同時要具備良好的通風散熱條件，防止因溫度過高而影響設備的正常運行。
安裝牢固性：無論是傳感器還是控制箱，在安裝過程中都要確保安裝牢固，防止在皮帶輸送機運行過程中因振動、沖擊等原因?qū)е略O備松動、移位，影響檢測精度和裝置的正常工作。安裝支架和螺栓等連接件應選用合適的規格，并按照規定的扭矩進行緊固。
接線規范：電氣接線必須嚴格按照裝置的電氣接線圖進行操作，確保接線正確、牢固。線纜的敷設應整齊、規范，避免交叉、纏繞和破損。接線端子要擰緊，防止接觸不良導致信號傳輸異常或設備故障。在接線完成后，應使用絕緣電阻測試儀對電氣回路的絕緣電阻進行測試，確保絕緣電阻符合要求（一般不低于 [X] MΩ）。
調試與維護：在裝置安裝完成后，必須進行全面的調試工作，確保設備各項功能正常。在日常使用過程中，要定期對裝置進行維護保養，檢查設備的安裝情況、接線是否松動、傳感器表面是否有積塵或雜物等。定期對裝置進行性能測試，模擬皮帶縱向撕裂情況，檢查報警和停機功能是否可靠。如發現設備存在故障或異常情況，應及時進行維修處理，確保裝置始終處于良好的運行狀態。
